WRAP L
BESKRIVELSE
SPECIFIKATIONER

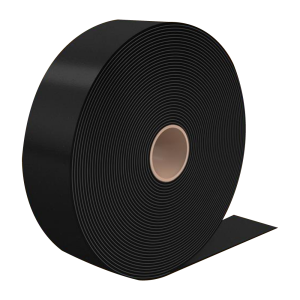

Wrap L, er en båndrulle af grafitbaseret materiale, der er beregnet til at stoppe spredning af brand og røg fra rum til rum. Båndet udvider sig under påvirkning af høj temperatur (140 °C) og udfylder det rum, der efterladesaf afbrændt materiale, som f.eks. plastrør.



Det er også muligt at anvende WRAP L til ikke-brændbare rør med isolering af syntetisk gummi (f.eks. Armaflex/K-flex eller PE-skum), der er gennemført vægge og gulve.



WRAP er modstandsdygtigt mod brand i op til 240 minutter.

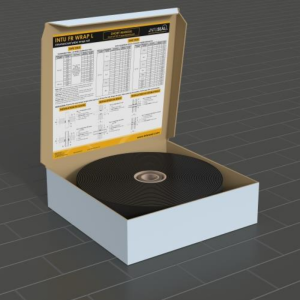

Produktet sælges i ruller på hhv. 10, 25 eller 50 meter med en bredde på enten 60 eller 100 mm.



ANVENDELSE

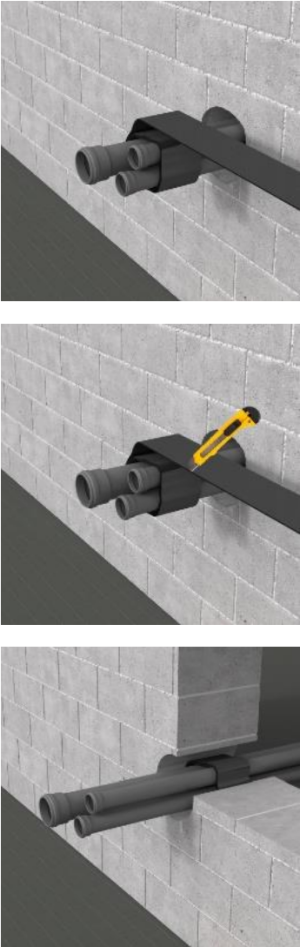

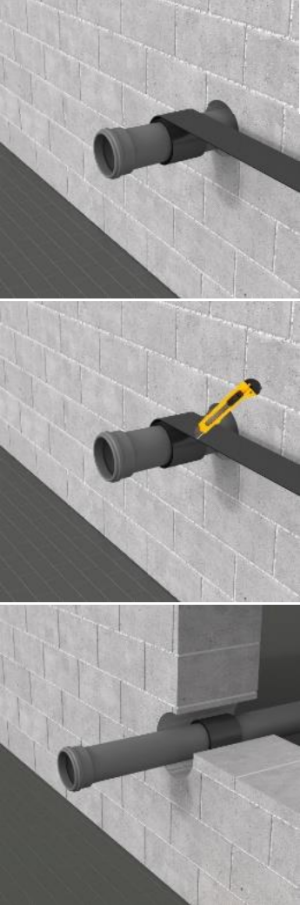

WRAP L anvendes til beskyttelse af brændbare og ikke-brændbare rør med isolering af syntetisk Armaflex/K-flex/PE-skum, der løber gennem brandskillevægge. Det er muligt at isolerer rør med stor diameter og det er let at skær til, hvis du vil anvende materialet fra en rulle flere steder eller, hvis du ønsker at skære mindre stykker af materialet for at få det til at passe ind i trænge rum.

SPECIFIKATIONER: WRAP L



COMPLIANCE Reference standard: EN 1366-3 / ETAG 026-2 / EAD 350454-00-1104
- DoP 1/2019
- ETA-18/0593
- CoC 1488-CPR-0722/W
- TDS
- SDS
STRUKTURELLE KRAVE VED
INSTALLATION I RIGID VÆG		 Væggen skal være mindst 150 mm tyk og have en struktur af beton, cellebeton, eller murværk med en minimumsdensitet på 600 kg/m³
STRUKTURELLE KRAV VED
INSTALLATION I FLEKSIBEL VÆG		 Væggen skal være mindst 125 mm tyk og have en stålprofilstruktur, beklædt på begge sider med minimum 2 lag brædder med en tykkelse på 12,5 mm
STRUKTURELLE KRAVE VED
INSTALLATION I RIGIDT GULV		 Væggen skal være mindst 150 mm tyk og have en struktur af beton, cellebeton, eller murværk med en minimumsdensitet på 1700 kg/m³
TRANSPORT OG OPBEVARING Det anbefales at opbevare produktet tørt og i temperaturer mellem +5 °C og
+35 °C

TILGÆNGLIGHED
10 m x 60 mm
10 m x 60 mm m. selvklæbende tape
25 m x 60 mm
25 m x 60 mm m. selvklæbende tape
10 m x 100 mm
10 m x 100 mm m. selvklæbende tape
25 m x 100 mm
25 m x 100 mm m. selvklæbende tape

BRANDKLASSIFICERING VED BRANDBARE RØR I RIGIDE VÆGGE
Diameter 32 mm 40 mm 50 mm 55 mm 63 mm 75 mm 90 mm 110 mm 125 mm 160 mm 200 mm
PVC El 240 El 240 El 240 El 120 El 120 El 120 El 120 El 120 El 120 El 120 El 120
PP El 240 El 240 El 240 El 120 El 120 El 120 El 120 El 120 El 60 El 60 El 60
HDPE El 240 El 120 El 120 El 120 El 120 El 120 El 120 El 120 El 120 El 120 El 90
PEX/AL./PEX El 120 El 120 El 120 El 120 El 120 El 120 x x x x x
PE-RT/AL./PE-RT El 240 El 240 El 240 El 240 El 240 El 240 x x x x x
PP-R/AL./PP-R El 240 El 240 El 240 El 240 El 240 El 240 El 240 El 240 x x x
PP-R GLASS El 120 El 120 El 120 El 120 El 120 El 120 El 120 El 120 x x x

BRANDKLASSIFICERING VED BRANDBARE RØR I RIGIDE GULVE
Diameter 32 mm 40 mm 50 mm 55 mm 63 mm 75 mm 90 mm 110 mm 125 mm 160 mm 200 mm
PVC El 240 El 240 El 240 El 240 El 240 El 240 El 120 El 120 El 120 El 120 El 120
PP El 240 El 240 El 240 El 240 El 240 El 240 El 240 El 240 El 90
El 120*		 El 90
El 120*		 x
HDPE El 240 El 240 El 240 El 240 El 240 El 240 El 120 El 120 El 120 El 120 El 90
El 120*
PEX/AL./PEX El 240 El 240 El 240 El 240 El 240 El 240 x x x x x
PE-RT/AL./PE-RT El 120 El 120 El 120 El 120 El 120 El 120 x x x x x
PP-R/AL./PP-R El 240 El 240 El 240 El 240 El 240 El 240 El 240 El 240 x x x
PP-R GLASS El 240 El 240 El 240 El 240 El 240 El 240 El 240 El 240 x x x

BRANDKLASSIFICERING VED BRANDBARE RØR I FLEKSIBLE VÆGGE
Diameter 32 mm 40 mm 50 mm 55 mm 63 mm 75 mm 90 mm
PVC El 120 El 120 El 120 El 120 El 120 El 120 El 120
PP El 120 El 120 El 120 El 120 El 120 El 120 El 120
HDPE El 120 El 120 El 120 El 120 El 120 El 120 El 120

BRANDKLASSIFICERING VED IKKE-BRÆNDBARE STÅLRØR MED BRANDBAR ISOLERING
Brandskillevæg Isolering med syntetisk gummi Materiale 42,4 mm 88,9 mm 159,0 mm 219,0 mm
Rigid væg 9 mm Stål El 120 El 240 El 60 El 60
Rigid væg 50 mm Stål El 120 El 120 El 120 El 90
Rigidt gulv 9 mm Stål El 240 El 120 El 120 El 60*
Rigidt gulv 50 mm Stål El 240 El 120 El 120 El 90*
Fleksibel væg 9 mm Stål El 120 El 90 El 60* x
Fleksibel væg 50 mm Stål El 120 El 120 x x

BRANDKLASSIFICERING VED BUNDTER AF KOBBERRØR MED PE-SKUM ISOLERING
Brandskillevæg Type Brandklassificering Antal indpakninger
Rigid væg Kobber i PE (1/4" i 5/8") + kabel Ø21 mm + PP-rør Ø25 mm El 120* 4
Rigidt gulv Kobber i PE (1/4" i 5/8") + kabel Ø21 mm + PP-rør Ø32 mm El 240* 4
* Udenfor ETA. Resultater baseret på testrapport

BRANDKLASSIFICERING - UDENFOR ETA - BRANDBARE ISOLEREDE RØR (GUMMI*)
TYPE DN Gummitykkelse Brandskillevæg Brandklassificering Antal indpakninger
HDPE 110 2x9 Rigid væg El 120 4
PP-R GLASS 110 2x9 Rigid væg El 120 4
PP-R 110 2x9 Rigid væg El 120 4
HDPE 110 2x9 Rigidt gulv El 120 4
PP 110 2x9 Rigidt gulv El 120 4
HDPE 110 2x13 Rigidt gulv El 120 4
PP-R 110 2x9 Rigidt gulv El 120 4
PP-R GLASS 110 2x9 Rigidt gulv El 120 4
HDPE 160 2x23 Rigidt gulv El 120 8

BRANDKLASSIFICERING - UDEN FOR ETA - BRANDBARE ISOLEREDE RØR (TUBOLIT)*
Type DN Tubolit DG Plus [mm] Brandskillevæg Brandklassificering Antal indpakninger
PP 75 2x9 Rigid væg El 60 2
PP 110 2x13 Rigid væg El 60 4
PP 75 2x9 Rigidt gulv El 240 2

BRANDKLASSIFICERING - UDENFOR ETA - ANDRE BRANDBARE RØR*
Type DN Brandskillevæg Brandklassificering Antal indpakninger
PP Basalt 110 Rigid væg El 240 2
PP Basalt 110 Rigidt gulv El 90 2

BRANDKLASSIFICERING - UDENFOR ETA - BRANDBARE RØR VED SIDEN AF HINANDEN
Type DN Brandskillevæg Brandklassificering Antal indpakninger
PP + PP 110 Rigid væg El 120 2
PP + HDPE 110 Rigidt gulv El 120 2
3 x HDPE 3x32 Rigidt gulv El 240 1
3 x HDPE 3x32 Rigid væg El 120 1

TAPE TILSTRÆKKELIGHED VED BRANDBARE RØR
Indpakningstype
(bredde)		 Diameter
[mm]		 Rørtype Antal indpakninger Antal fra en rulle på 10 m
60 mm ≤ 32 PVC, PP, PE, HDPE 1 88,5
60 mm ≤ 40 PVC, PP, PE, HDPE 1 72,4
60 mm ≤ 50 PVC, PP, PE, HDPE 1 59,0
60 mm ≤ 55 PVC, PP, PE, HDPE 1 54,0
60 mm ≤ 63 PVC, PP, PE, HDPE 1 47,5
60 mm ≤ 75 PVC, PP, PE, HDPE 1 40,3
60 mm ≤ 82 PVC, PP, PE, HDPE 2 18,1
60 mm ≤ 90 PVC, PP, PE, HDPE 2 16,6
60 mm ≤ 110 PVC, PP, PE, HDPE 2 13,7
100 mm ≤ 125 PVC, PP, PE, HDPE 4 5,9
100 mm ≤ 160 PVC, PP, PE, HDPE 5 3,7
100 mm ≤ 200 PVC, PP, PE, HDPE 8 1,8

TAPE TILSTRÆKKELIGHD VED LAGDELTE BRANDBARE RØR
Indpakningstype
(bredde)		 Diameter
[mm]		 Rørtype Antal indpakninger Antal fra en rulle på 10 m
60 mm ≤ 20 PP STABI
(Aluminium/glas)		 1 132,7
60 mm ≤ 25 PP STABI
(Aluminium/glas)		 1 109,8
60 mm ≤ 32 PP STABI
(Aluminium/glas)		 1 88,5
60 mm ≤ 40 PP STABI
(Aluminium/glas)		 1 72,4
60 mm ≤ 50 PP STABI
(Aluminium/glas)		 1 59,0
60 mm ≤ 63 PP STABI
(Aluminium/glas)		 1 47,5
60 mm ≤ 75 PP STABI
(Aluminium/glas)		 1 40,3
60 mm ≤ 90 PP STABI
(Aluminium/glas)		 2 16,6
60 mm ≤ 110 PP STABI
(Aluminium/glas)		 2 13,7
60 mm ≤ 20 PEX/AL/PEX 1 132,7
60 mm ≤ 25 PEX/AL/PEX 1 109,8
60 mm ≤ 32 PEX/AL/PEX 1 88,5
60 mm ≤ 40 PEX/AL/PEX 1 72,4
60 mm ≤ 50 PEX/AL/PEX 1 59,0
60 mm ≤ 63 PEX/AL/PEX 1 47,5
60 mm ≤ 75 PEX/AL/PEX 1 40,3
60 mm ≤ 20 PE-RT/AL/PE-RT 1 132,7
60 mm ≤ 25 PE-RT/AL/PE-RT 1 109,8
60 mm ≤ 32 PE-RT/AL/PE-RT 1 88,5
60 mm ≤ 40 PE-RT/AL/PE-RT 1 72,4
60 mm ≤ 50 PE-RT/AL/PE-RT 1 59,0
60 mm ≤ 63 PE-RT/AL/PE-RT 1 47,5
60 mm ≤ 75 PE-RT/AL/PE-RT 1 40,3

TAPE TILSTRÆKKELIGHED VED IKKE-BRANDBARE RØR I SYNTETISK GUMMIISOLERING
Indpakningstype
(bredde		 Diameter
[mm]		 Rørvægtykkelse
[mm]		 Armaflex tykkelse Antal indpakninger
60 mm ≤ 159,0 mm 2,0 - 14,2 9 1
10 2
13 2
16 2
19 2
25 3
32 3
40 4
50 4
