Board A - Safevent
BOARD A -BRANDSIKRINGSPLADE TIL RØRGENNEMFØRINGER
BESKRIVELSE
SPECIFIKATIONER

Board A er designet til brandsikring af rørgennemføringer samt klargøring af brandekspansionsfuger med en brandmodstandsklasse på op til El 240. Under de høje temperaturer, en brand medfører, sker endoterme reaktioner i produktet: En coating af ablativ maling absorberer varme og forsinker brandens påvirkning på strukturelle komponenter væsentligt.

Brandstoppladen, Board A, er sammensat af en mineraluldsplade med en densitet på 150 kg/m³ og en tykkelse på 60 mm. Samtidig er dens ene side dækket med Coat A ablativ maling.



ANVENDELSE

Produktet er tiltænkt:

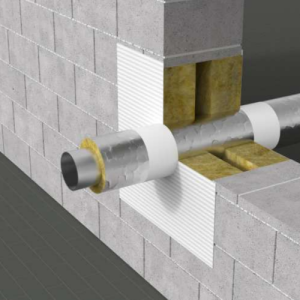

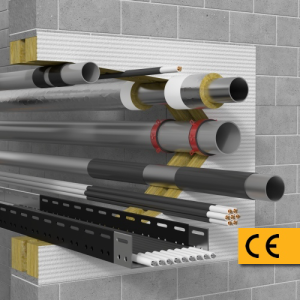

  • Brandsikring af gennemførelser med et eller flere ikke-brandbare rør i gulve og vægge.

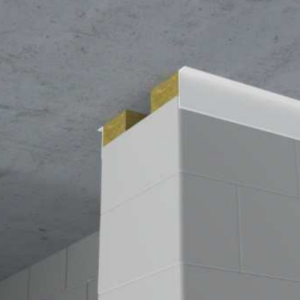

  • Beskyttelse af dilatationsfuger i gulve og vægge
  • Brandsikring af elkabler i vægge (i kombination med opsvulmende maling, type COAT i)

SPECIFIKATIONER: BOARD A



AVAILABILITY 1200x600x60 mm
COMPLIANCE Reference standard:
- Penetration seals: EN 1366-3 / ETAG 026-2 / EAD 350454-0-1104
- Linear joint seals: EN 1366-4 / ETAG 026-3 / EAD 350141-00-1106
- DoP 5/2019
- Penetration seals: ETA 19/0038; Linear joint seal: ETA 19/0037
- Penetration seals CoC 1488-CPR-0756/W; Linear joint Seals: CoC 1488-CPR-0763/W
- TDS
- SDS

DIAMETER MATERIAL FILLING INSULATION*
42,4 mm Steel 2 x mineral wool board with a density of min. 150 kg/m³, 60 mm thick, coated on one side with COAT A. Thickness G: 30 mm; Length L: 250 mm
108,0 mm Steel Thickness G: 50 mm; Length L: 250 mm
159,0 mm Steel Thickness G: 50 mm; Length L: 650 mm
219,0 mm Steel Thickness G: 50 mm; Length L: 650 mm
6,0 mm Copper Thickness G: 30 mm; Length L: 500 mm
54,0 mm Copper Thickness G: 30 mm; Length L: 500 mm
88,9 mm Copper Thickness G: 60 mm; Length L; 700 mm
* Mineral wool insulation with aluminum wrapper, density 37 kg/m³, length L from the partition

FIRE RESISTANCE CLASSIFICATION OF PENETRATION SEALS
TYPE INSULATION DN El
WALL
El
FLOOR
STEEL PIPES Continous 42,4 mm El 120 El 120
108,0 mm El 120 El 120
159,0 mm El 120 El 120
219,00 mm El 120 -
Non-continous 42,4 mm El 120 El 120
(El 120*)
108,00 mm El 120 El 120
(El 160*)
159,0 mm El 120 El 120
219,00 mm El 120 El 120
COPPER PIPES Continous 6,0 mm El 120 El 240
54,0 mm El 60 El 180
88,9 mm El 60 El 90
Non-continous 6,0 mm El 120 El 240
54,0 mm - El 60
88,9 mm - El 60

FIRE RESISTANCE CLASSIFICATION OF LINEAR JOINTS
GAP El Wall Vertical El wall horizontal El Floor
100 mm El 240 El 120 El 240
